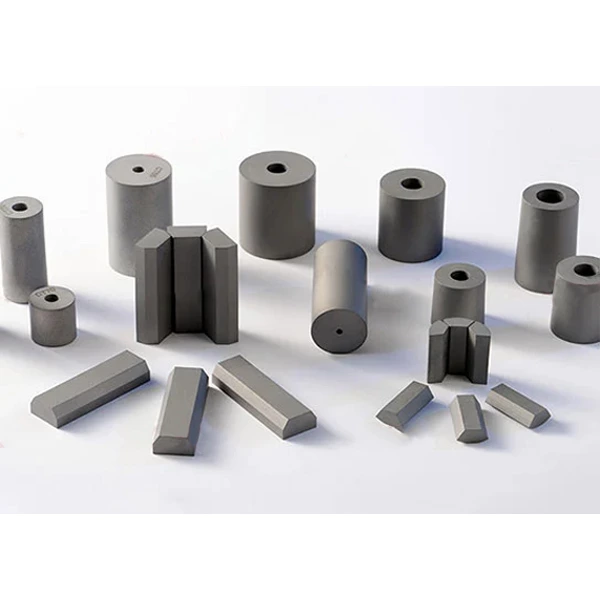

Наши наконечники из карбида вольфрама разработаны для обеспечения исключительной производительности в холодновысадочных операциях. Благодаря превосходной износостойкости и прочности наконечники GARY CARBIDE обеспечивают точность и долговечность в процессе формовки. Эти наконечники идеально подходят для применений, требующих высокопрочных материалов и способности выдерживать экстремальные давления во время формовки металла.
Стандартный допуск (с допуском)
| Внешний диаметр (мм) | Д (мм) | Внутренний диаметр (мм) | |||
| ФД | Тол. | Л | Тол. | Φd | Тол. |
| Ф5~Ф15 | +0,2/+0,6 | 1~10 | +0,2/+0,6 | Ф0,8~Ф3,0 | -0/-0,2 |
| Ф15.01~Ф40 | +0,2/+0,6 | 10.1~50 | +0,2/+0,8 | Ф3.01~Ф8.0 | -0/-0,4 |
| Ф40.01~Ф50 | +0,2/+1,0 | 50,1~80 | +0,2/+1,0 | Ф8.01~Ф15 | -0/-0,5 |
| Ф50.01~Ф80 | +0,2/+1,2 | 80.01 | +0,2/+1,2 | Ф15.01~Ф40 | -0/-0,8 |
| Ф50.01~Ф80 | +0,2/+1,2 | 80.01 | +0,2/+1,2 | Ф40.01 | -0/-0,8 |
Стандартный допуск (без допуска)
| Внешний диаметр (мм) | Д (мм) | Внутренний диаметр (мм) | |||
| ФД | Тол. | Л | Тол. | Φd | Тол. |
| Ф3~Ф20 | +0,3/+1,2 | 1~10 | +0,5/+1,2 | Ф0,8~Ф4 | -0,5/-0,2 |
| Ф20.1~Ф50 | +0,3/+1,5 | 10.1~50 | +0,5/+1,6 | Ф4.01~Ф25 | -1,2/-0,3 |
| Ф50.1~Ф80 | +0,3/+1,6 | 50,1~80 | +0,5/+1,8 | Ф25.01~Ф50 | -1,6/-0,4 |
| Ф80.1 | +0,3/+1,8 | 80.01 | +0,5/+2,0 | Ф50.01 | -2,2/-0,6 |
