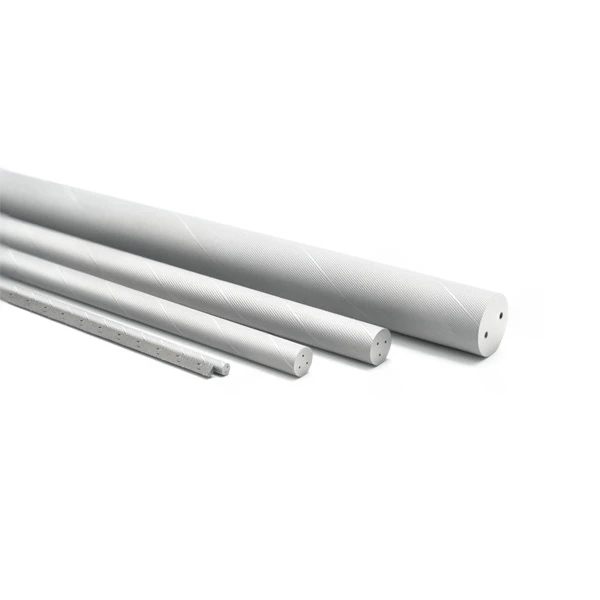

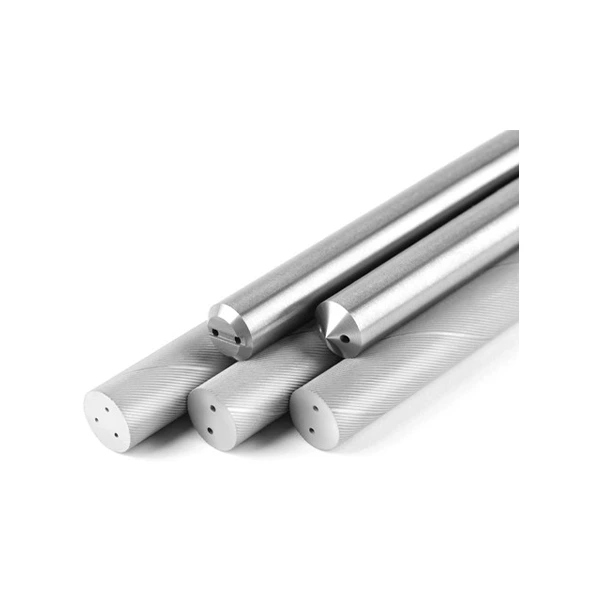

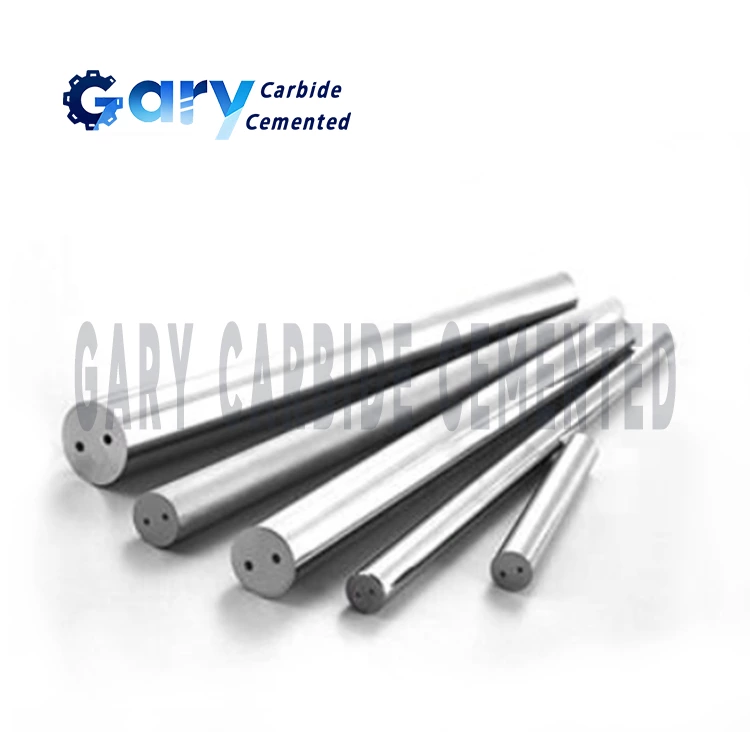

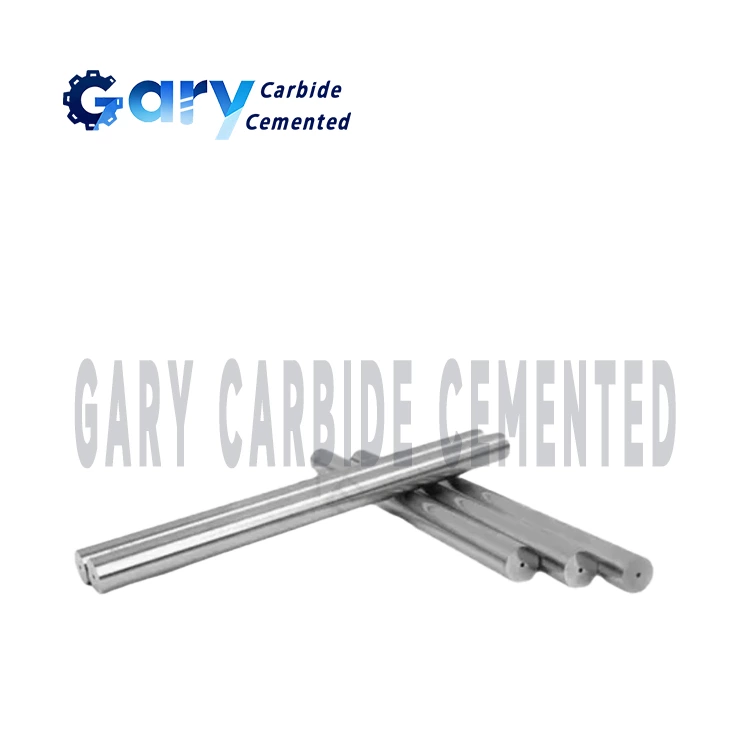

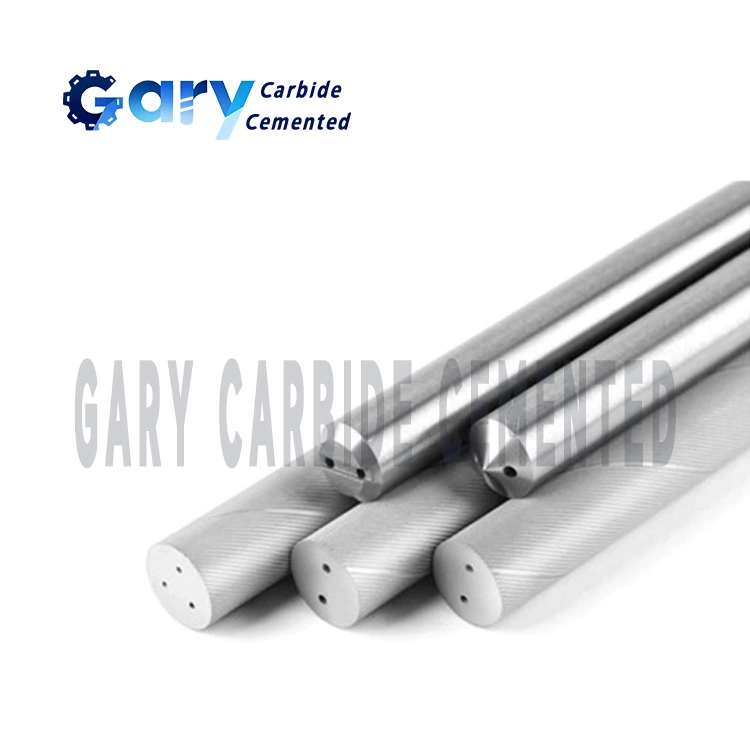

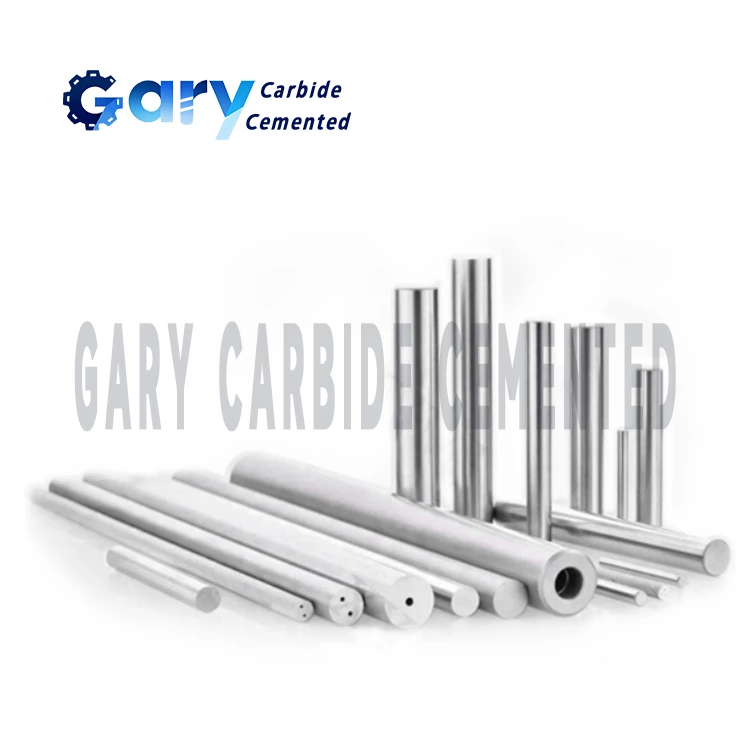

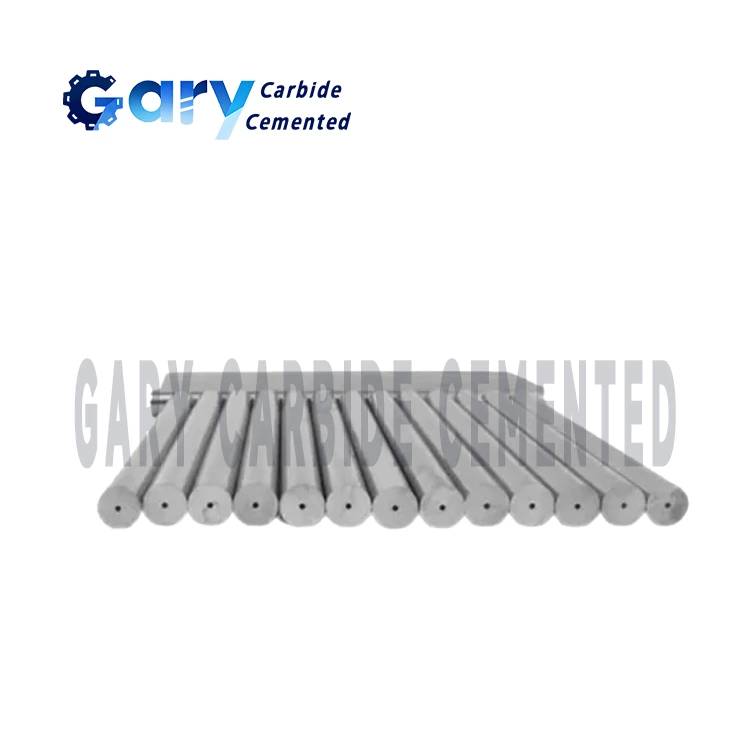

Разработанные для оптимального охлаждения и удаления стружки, стержни GARY CARBIDE с винтовыми отверстиями для подачи охлаждающей жидкости идеально подходят для высокоскоростной резки и сверления. Эти стержни увеличивают срок службы инструмента за счет снижения термического напряжения во время обработки, обеспечивая большую точность и эффективность. Доступные в различных конфигурациях, они обеспечивают исключительную производительность для глубокого сверления и других сложных применений.
Прецизионный шлифовальный стержень, 2 спиральных отверстия для охлаждающей жидкости, 30 градусов (метрические размеры от 3 мм до 32 мм в диаметре)

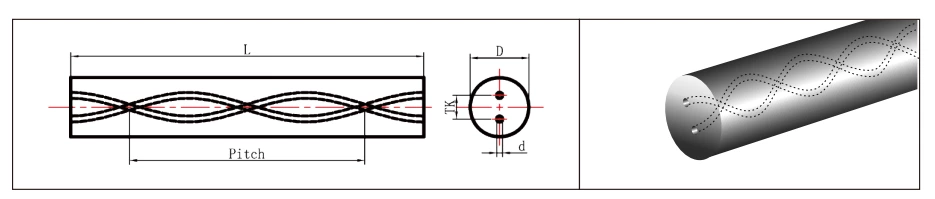

Тип: R2H30
Метрические размеры Диаметр от 3 мм до 32 мм Допуск h6
| Номер позиции | ОД | Тол. h6 | Л | Тол. | ТК | Тол. | г | Тол. | Подача |
| (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | |
| R2H30-0300-3300PG | 3 | 0/-0,006 | 330 | 0/+5 | 1.6 | ±0,1 | 0.4 | ±0,10 | 16.32 |
| R2H30-0400-3300PG | 4 | 0/-0,008 | 330 | 0/+5 | 2.1 | ±0,1 | 0,6 | ±0,10 | 21.77 |
| Р2Х30-0500-3300ПГ | 5 | 0/-0,008 | 330 | 0/+5 | 2.1 | ±0,2 | 0.7 | ±0,10 | 27.21 |
| Р2Х30-0600-3300ПГ | 6 | 0/-0,008 | 330 | 0/+5 | 2.4 | ±0,2 | 0.7 | ±0,10 | 32.65 |
| R2H30-0700-3300PG | 7 | 0/-0,009 | 330 | 0/+5 | 3.5 | ±0,2 | 1.0 | ±0,15 | 38.09 |
| Р2Х30-0800-3300ПГ | 8 | 0/-0,009 | 330 | 0/+5 | 3.8 | ±0,2 | 1.0 | ±0,15 | 43.53 |
| Р2Х30-0900-3300ПГ | 9 | 0/-0,009 | 330 | 0/+5 | 4.5 | ±0,3 | 1.4 | ±0,15 | 48.97 |
| Р2Х30-1000-3300ПГ | 10 | 0/-0,009 | 330 | 0/+5 | 4.5 | ±0,3 | 1.4 | ±0,15 | 54.41 |
| Р2Х30-1100-3300ПГ | 11 | 0/-0,011 | 330 | 0/+5 | 4.9 | ±0,4 | 1.4 | ±0,15 | 59.86 |
| Р2Х30-1200-3300ПГ | 12 | 0/-0,011 | 330 | 0/+5 | 5.85 | ±0,4 | 1.4 | ±0,15 | 65.30 |
| Р2Х30-1300-3300ПГ | 13 | 0/-0,011 | 330 | 0/+5 | 6.1 | ±0,4 | 1.75 | ±0,2 | 70,74 |
| Р2Х30-1400-3300ПГ | 14 | 0/-0,011 | 330 | 0/+5 | 6.7 | ±0,4 | 1.75 | ±0,2 | 76.18 |
| Р2Х30-1500-3300ПГ | 15 | 0/-0,011 | 330 | 0/+5 | 7.3 | ±0,4 | 1.75 | ±0,2 | 81,62 |
| Р2Х30-1600-3300ПГ | 16 | 0/-0,011 | 330 | 0/+5 | 7.9 | ±0,4 | 1.75 | ±0,2 | 87.06 |
| Р2Х30-1700-3300ПГ | 17 | 0/-0,011 | 330 | 0/+5 | 8.5 | ±0,4 | 1.75 | ±0,2 | 92.50 |
| Р2Х30-1800-3300ПГ | 18 | 0/-0,011 | 330 | 0/+5 | 9.15 | ±0,4 | 2.0 | ±0,25 | 97.95 |
| Р2Х30-2000-3300ПГ | 19 | 0/-0,013 | 330 | 0/+5 | 9.9 | ±0,5 | 2.0 | ±0,25 | 108.83 |
| Р2Х30-2200-3300ПГ | 22 | 0/-0,013 | 330 | 0/+5 | 11.1 | ±0,5 | 2.0 | ±0,25 | 119.71 |
| Р2Х30-2500-3300ПГ | 25 | 0/-0,013 | 330 | 0/+5 | 12.8 | ±0,5 | 2.0 | ±0,25 | 136.03 |
| Р2Х30-2600-3300ПГ | 26 | 0/-0,013 | 330 | 0/+5 | 13.3 | ±0,5 | 2.0 | ±0,25 | 141.48 |
| Р2Х30-2800-3300ПГ | 28 | 0/-0,013 | 330 | 0/+5 | 14.2 | ±0,5 | 2.5 | ±0,25 | 152.36 |
| Р2Х30-3200-3300ПГ | 32 | 0/-0,013 | 330 | 0/+5 | 16.0 | ±0,5 | 2.5 | ±0,25 | 174.12 |
Тип: R2H30
Метрические размеры: диаметр от 3 мм до 32 мм
| Номер позиции | ОД | Тол. | Л | Тол. | ТК | Тол. | г | Тол. | Подача |
| (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | |
| R2H30-0330-3300UG | 3.3 | +0,3/+0,7 | 330 | 0/+5 | 1.6 | ±0,1 | 0.4 | ±0,10 | 16.32 |
| R2H30-0430-3300UG | 4.3 | +0,3/+0,7 | 330 | 0/+5 | 2.1 | ±0,1 | 0,6 | ±0,10 | 21.77 |
| R2H30-0530-3300UG | 5.3 | +0,3/+0,7 | 330 | 0/+5 | 2.1 | ±0,2 | 0.7 | ±0,10 | 27.21 |
| R2H30-0630-3300UG | 6.3 | +0,3/+0,7 | 330 | 0/+5 | 2.4 | ±0,2 | 0.7 | ±0,10 | 32.65 |
| R2H30-0730-3300UG | 7.3 | +0,3/+0,7 | 330 | 0/+5 | 3.5 | ±0,2 | 1.0 | ±0,15 | 38.09 |
| R2H30-0830-3300UG | 8.3 | +0,3/+0,7 | 330 | 0/+5 | 3.8 | ±0,2 | 1.0 | ±0,15 | 43.53 |
| R2H30-0930-3300UG | 9.3 | +0,3/+0,7 | 330 | 0/+5 | 4.5 | ±0,3 | 1.4 | ±0,15 | 48.97 |
| Р2Х30-1030-3300УГ | 10.3 | +0,3/+0,7 | 330 | 0/+5 | 4.5 | ±0,3 | 1.4 | ±0,15 | 54.41 |
| R2H30-1130-3300UG | 11.3 | +0,4/+0,9 | 330 | 0/+5 | 4.9 | ±0,4 | 1.4 | ±0,15 | 59.86 |
| R2H30-1230-3300UG | 12.3 | +0,4/+0,9 | 330 | 0/+5 | 5.85 | ±0,4 | 1.4 | ±0,15 | 65.30 |
| R2H30-1330-3300UG | 13.3 | +0,4/+0,9 | 330 | 0/+5 | 6.1 | ±0,4 | 1.75 | ±0,2 | 70,74 |
| R2H30-1430-3300UG | 14.3 | +0,4/+0,9 | 330 | 0/+5 | 6.7 | ±0,4 | 1.75 | ±0,2 | 76.18 |
| R2H30-1530-3300UG | 15.3 | +0,4/+0,9 | 330 | 0/+5 | 7.3 | ±0,4 | 1.75 | ±0,2 | 81,62 |
| R2H30-1630-3300UG | 16.3 | +0,4/+0,9 | 330 | 0/+5 | 7.9 | ±0,4 | 1.75 | ±0,2 | 87.06 |
| R2H30-1730-3300UG | 17.3 | +0,4/+1,0 | 330 | 0/+5 | 8.5 | ±0,4 | 1.75 | ±0,2 | 92.50 |
| R2H30-1830-3300UG | 18.3 | +0,4/+1,0 | 330 | 0/+5 | 9.15 | ±0,4 | 2.0 | ±0,25 | 97.95 |
| R2H30-2030-3300UG | 20.3 | +0,4/+1,0 | 330 | 0/+5 | 9.9 | ±0,5 | 2.0 | ±0,25 | 108.83 |
| R2H30-2230-3300UG | 22.3 | +0,4/+1,0 | 330 | 0/+5 | 11.1 | ±0,5 | 2.0 | ±0,25 | 119.71 |
| R2H30-2530-3300UG | 25.3 | +0,4/+1,0 | 330 | 0/+5 | 12.8 | ±0,5 | 2.0 | ±0,25 | 136.03 |
| R2H30-2630-3300UG | 26.3 | +0,4/+1,0 | 330 | 0/+5 | 13.3 | ±0,5 | 2.0 | ±0,25 | 141.48 |
| R2H30-2830-3300UG | 28.3 | +0,4/+1,0 | 330 | 0/+5 | 14.2 | ±0,5 | 2.5 | ±0,25 | 152.36 |
| R2H30-3230-3300UG | 32.3 | +0,4/+1,0 | 330 | 0/+5 | 16.0 | ±0,5 | 2.5 | ±0,25 | 174.12 |
