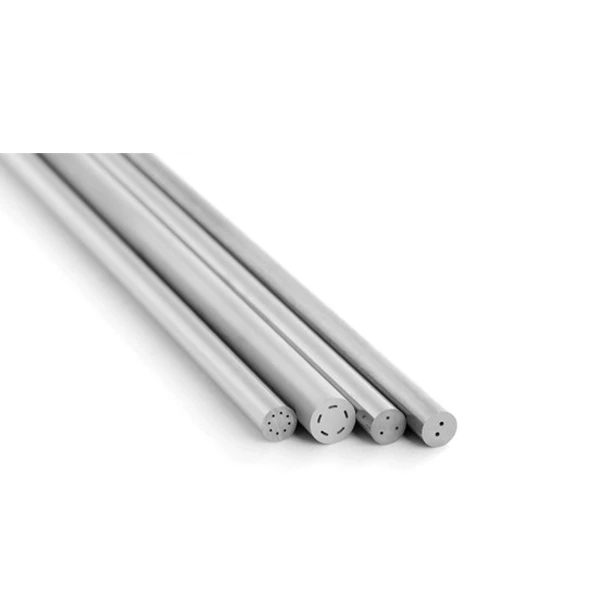

Стержни GARY CARBIDE с прямыми отверстиями для охлаждающей жидкости разработаны для высокопроизводительных операций резки, где охлаждение и удаление стружки имеют решающее значение. Эти стержни идеально подходят для операций глубокого сверления, помогая поддерживать эффективность резки и продлевая срок службы инструмента. Изготовленные по самым высоким стандартам, они обеспечивают надежную и постоянную производительность в сложных условиях.

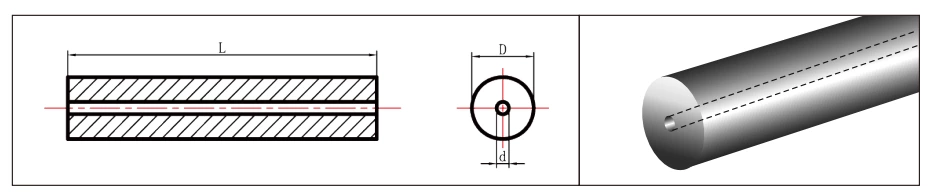

Прецизионный заземляющий стержень, 1 прямое отверстие по центру (метрические размеры от 4 мм до 25 мм в диаметре, допуск h6)
Тип: Р1Ш
Метрические размеры от 4 мм до 25 мм Диаметр допуск h6
| Номер позиции | ОД | Тол. h6 | Л | Тол. | г | Тол. |
| (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | |
| Р1Ш-0400-3300ПГ | 4 | 0/-0,008 | 330 | 0/+5 | 0,6 | ±0,15 |
| Р1Ш-0600-3300ПГ | 6 | 0/-0,008 | 330 | 0/+5 | 1 | ±0,15 |
| Р1Ш-0800-3300ПГ | 8 | 0/-0,009 | 330 | 0/+5 | 1.3 | ±0,15 |
| Р1Ш-1000-3300ПГ | 10 | 0/-0,009 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1200-3300ПГ | 12 | 0/-0,011 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1400-3300ПГ | 14 | 0/-0,011 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1600-3300ПГ | 16 | 0/-0,011 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1800-3300ПГ | 18 | 0/-0,011 | 330 | 0/+5 | 3 | ±0,20 |
| Р1Ш-2000-3300ПГ | 20 | 0/-0,013 | 330 | 0/+5 | 3 | ±0,20 |
| Р1Ш-2200-3300ПГ | 22 | 0/-0,013 | 330 | 0/+5 | 3 | ±0,20 |
| Р1Ш-2400-3300ПГ | 24 | 0/-0,013 | 330 | 0/+5 | 4 | ±0,30 |
| Р1Ш-2500-3300ПГ | 25 | 0/-0,013 | 330 | 0/+5 | 4 | ±0,30 |
Нешлифованный стержень, 1 прямое отверстие по центру (метрические размеры от 4 мм до 25 мм в диаметре)
Тип: Р1Ш
Метрические размеры: диаметр от 4 мм до 25 мм
| Номер позиции | ОД | Тол. | Л | Тол. | г | Тол. |
| (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | |
| Р1Ш-0430-3300UG | 4.3 | 0/+0,3 | 330 | 0/+5 | 0,6 | ±0,15 |
| Р1Ш-0630-3300UG | 6.3 | 0/+0,3 | 330 | 0/+5 | 1 | ±0,15 |
| Р1Ш-0830-3300UG | 8.3 | 0/+0,3 | 330 | 0/+5 | 1.3 | ±0,15 |
| Р1Ш-1030-3300УГ | 10.3 | 0/+0,3 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1230-3300УГ | 12.3 | 0/+0,4 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1430-3300УГ | 14.3 | 0/+0,4 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1630-3300УГ | 16.3 | 0/+0,4 | 330 | 0/+5 | 2 | ±0,20 |
| Р1Ш-1830-3300УГ | 18.3 | 0/+0,5 | 330 | 0/+5 | 3 | ±0,20 |
| Р1Ш-2030-3300УГ | 20.3 | 0/+0,5 | 330 | 0/+5 | 3 | ±0,20 |
| Р1Ш-2230-3300УГ | 22.3 | 0/+0,5 | 330 | 0/+5 | 3 | ±0,20 |
| Р1Ш-2430-3300УГ | 24.3 | 0/+0,5 | 330 | 0/+5 | 4 | ±0,30 |
| Р1Ш-2530-3300УГ | 25.3 | 0/+0,5 | 330 | 0/+5 | 4 | ±0,30 |
